Cardiotocógrafo Silver
Descrição
Características técnicas
Instruções de uso
Vídeo
Descrição
Descrição
O Cardiotocógrafo Silver é indicado para monitoração da gestação durante as fases que antecedem o parto, por meio da ausculta e visualização dos batimentos cardíacos fetais, da monitoração da contração uterina e dos movimentos fetais.
Características técnicas
Características técnicas

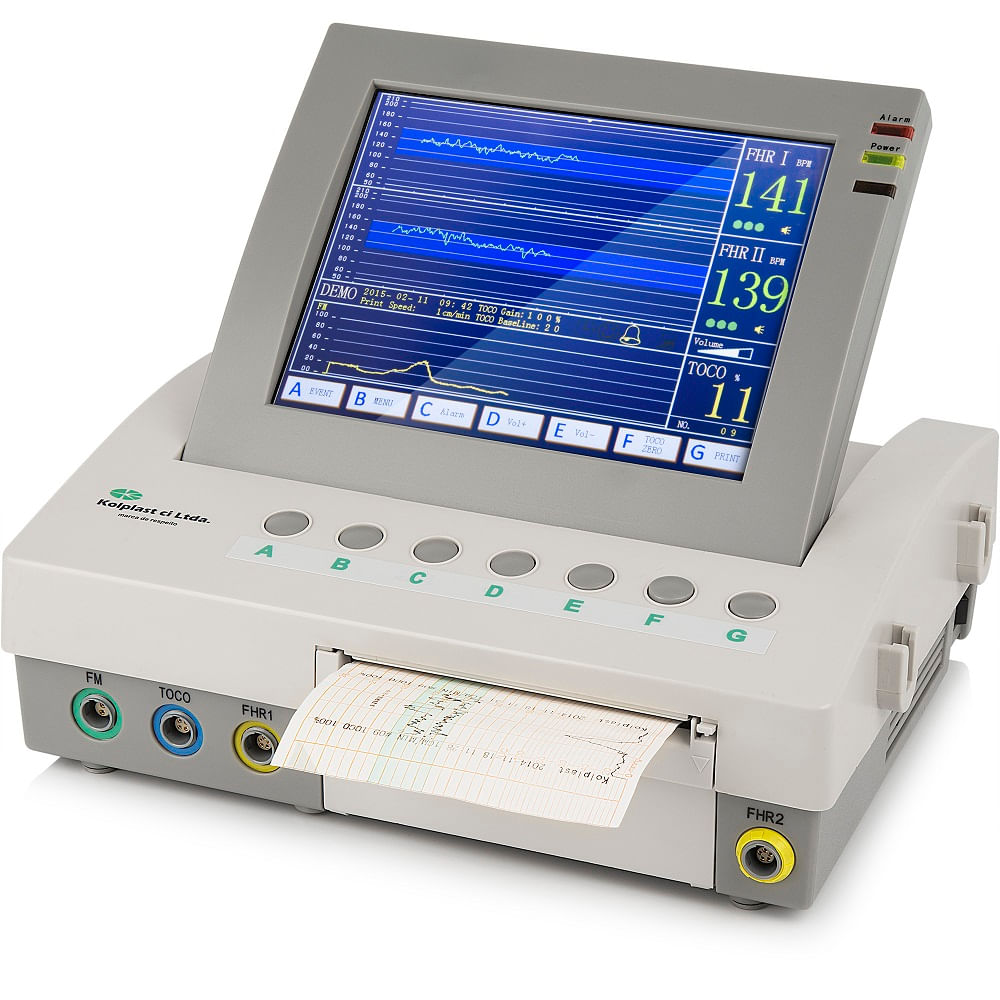

Monitor com tela retrátil, display colorido de 8.4’’, LCD, digital.
Painel analógico de rápido acesso ao menu de configurações, impressão, controle de volume, alarmes e calibração.

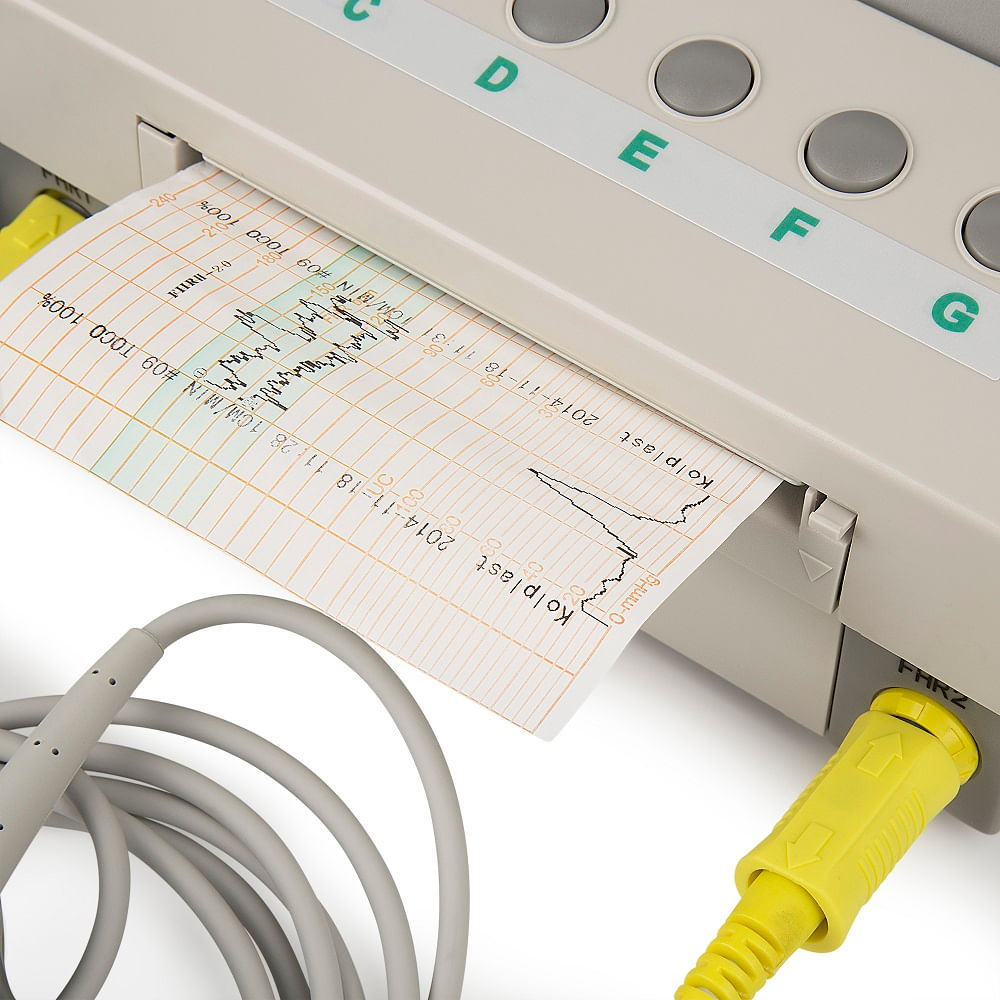

Impressora térmica embutida, com fácil acesso para reposição de papel.
Permite visualizar traçado característico e número absoluto dos parâmetros: frequência cardíaca fetal (FCF) em batimentos por minuto e contração uterina.
O movimento fetal é mostrado na forma de seta. No exame de gêmeos permite visualizar o traçado de ambos os fetos em telas distintas.
Permite ajuste da velocidade de impressão em 1, 2, 3 cm/min, ajuste do alarme Mínimo e máximo da FCF, ajuste das configurações da baseline e ganho do TOCO.
Permite detecção automática e manual do movimento fetal.
Permite programação do tempo de exame, registro de eventos externos com marcação no registro gráfico impresso e, alarme sonoro e visual para alteração da FCF, alarme visual para término de papel, alarme visual e sonoro para perda de sinal do transdutor TOCO e da FCF.
• Tensão de alimentação 115-230 V – 50/60Hz,
• Peso 3kg.
• Dimensões: 290 mm x 230 mm x 86mm.
• Cabo de alimentação de 1,5 metros.
• Saída RS 485

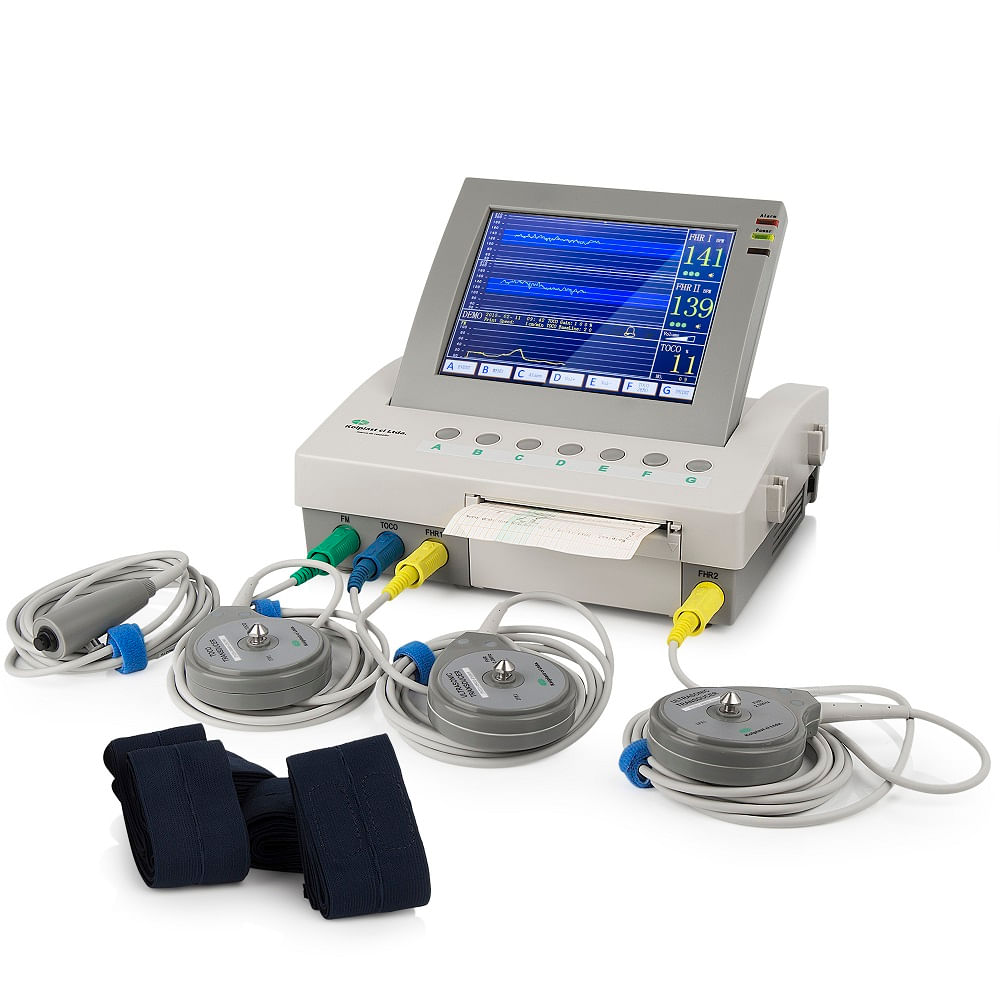

Acompanha:

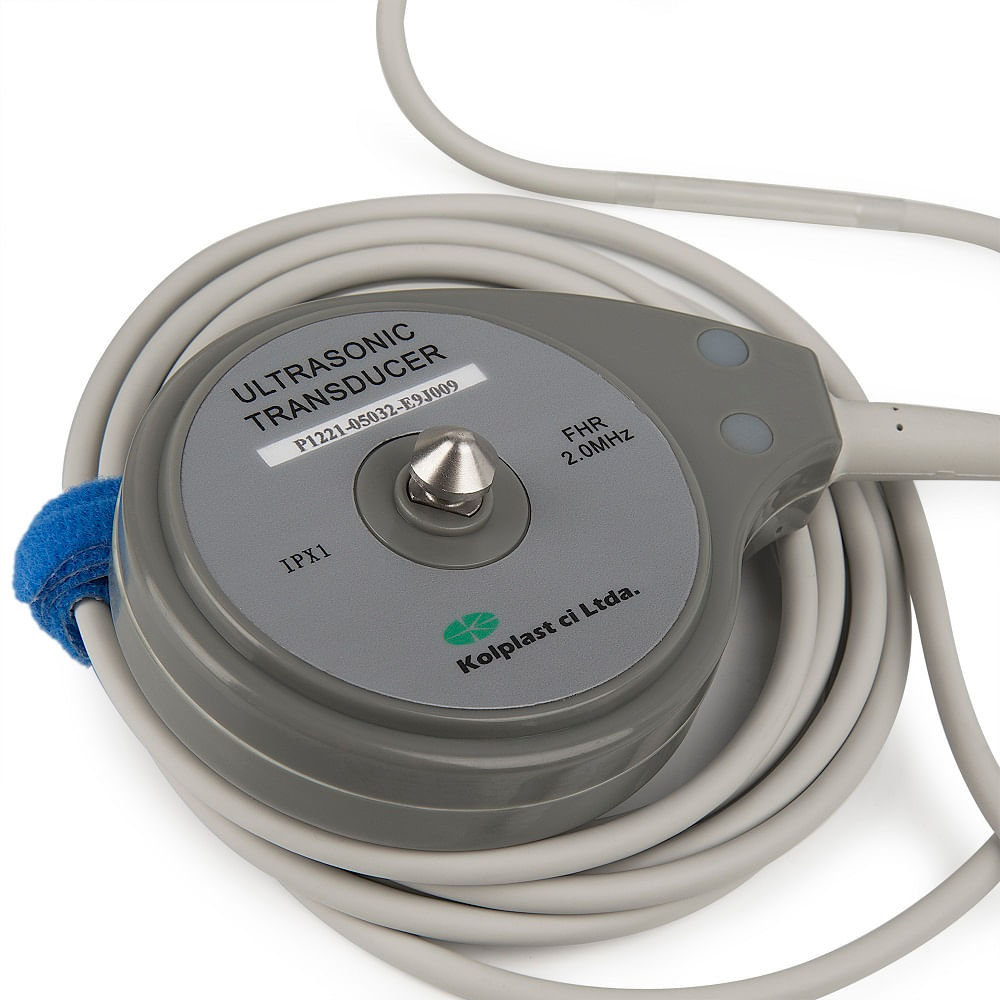

• 2 transdutores de ultrassom com 10 cristais com sinal de frequência Doppler (2.0 MHz) - FCF 1 e FCF 2. Comprimento do cabo: 1,3 metros. IPX1
• 1 transdutor de pressão de contração uterina (TOCO). Comprimento do cabo: 1,3 metros. IPX1
• 1 marcador de movimento fetal (movimento fetal). Comprimento do cabo: 1,3 metros. IPX1
• 4 cintas elásticas, com largura de 5,6 cm e comprimento de 1,40 m (em repouso).
• 3 blocos de papel de 112mm, com 20mts de comprimento. Total de 450 folhas.
• 1 cabo alimentação elétrica. Comprimento do cabo: 1,5 m
Painel analógico de rápido acesso ao menu de configurações, impressão, controle de volume, alarmes e calibração.
Impressora térmica embutida, com fácil acesso para reposição de papel.
Permite visualizar traçado característico e número absoluto dos parâmetros: frequência cardíaca fetal (FCF) em batimentos por minuto e contração uterina.
O movimento fetal é mostrado na forma de seta. No exame de gêmeos permite visualizar o traçado de ambos os fetos em telas distintas.
Permite ajuste da velocidade de impressão em 1, 2, 3 cm/min, ajuste do alarme Mínimo e máximo da FCF, ajuste das configurações da baseline e ganho do TOCO.
Permite detecção automática e manual do movimento fetal.
Permite programação do tempo de exame, registro de eventos externos com marcação no registro gráfico impresso e, alarme sonoro e visual para alteração da FCF, alarme visual para término de papel, alarme visual e sonoro para perda de sinal do transdutor TOCO e da FCF.
• Tensão de alimentação 115-230 V – 50/60Hz,
• Peso 3kg.
• Dimensões: 290 mm x 230 mm x 86mm.
• Cabo de alimentação de 1,5 metros.
• Saída RS 485
Acompanha:
• 2 transdutores de ultrassom com 10 cristais com sinal de frequência Doppler (2.0 MHz) - FCF 1 e FCF 2. Comprimento do cabo: 1,3 metros. IPX1
• 1 transdutor de pressão de contração uterina (TOCO). Comprimento do cabo: 1,3 metros. IPX1
• 1 marcador de movimento fetal (movimento fetal). Comprimento do cabo: 1,3 metros. IPX1
• 4 cintas elásticas, com largura de 5,6 cm e comprimento de 1,40 m (em repouso).
• 3 blocos de papel de 112mm, com 20mts de comprimento. Total de 450 folhas.
• 1 cabo alimentação elétrica. Comprimento do cabo: 1,5 m
OrcamentoViaEmail
True
Registro Anvisa
10237610120
EAN / GTIN
7898027902680
Código Produto
Cardiotocógrafo Silver - 10.1413
Instruções de uso
Instruções de Uso
Coloque o Cardiotocografo Silver em uma superfície plana (rack ou mesa).
Conecte o cabo de alimentação elétrica na rede elétrica.

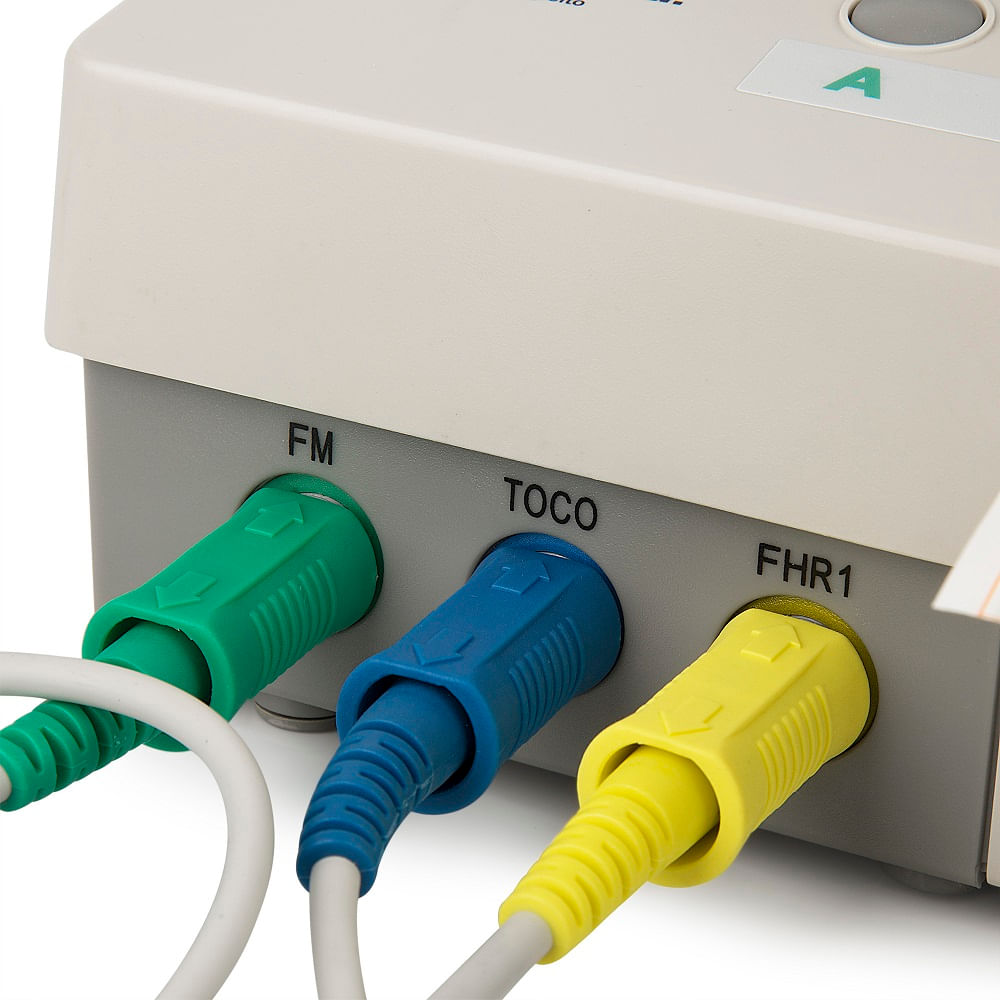

Conecte o plug dos transdutores na entrada correspondente a cada cor indicada em cada transdutor.
Acione a chave ON/OFF localizada na parte lateral direita do equipamento. Instalar os transdutores no abdome da paciente conforme técnica e fixa-los com auxílio da cinta elástica.
Pressionar o botão correspondente a “imprimir” no painel de controle para impressão do exame.
Para finalizar o exame, pressionar o novamente o botão “imprimir”.
Para demais orientações de uso consultar manual de instruções.
Conecte o cabo de alimentação elétrica na rede elétrica.
Conecte o plug dos transdutores na entrada correspondente a cada cor indicada em cada transdutor.
Acione a chave ON/OFF localizada na parte lateral direita do equipamento. Instalar os transdutores no abdome da paciente conforme técnica e fixa-los com auxílio da cinta elástica.
Pressionar o botão correspondente a “imprimir” no painel de controle para impressão do exame.
Para finalizar o exame, pressionar o novamente o botão “imprimir”.
Para demais orientações de uso consultar manual de instruções.
Advertência e precauções
• Desembale o equipamento com cuidado e verifique se todos os itens que compõem o equipamento estão presentes.
• Proceder a montagem conforme manual de instruções.
• Colocar sempre o equipamento em uma superfície plana.
• Evite queda. Evite contato com água ou respingo d’água.
• Higienize o equipamento com auxílio de compressa umedecida com álcool a 70% e realize a limpeza externa de todo o conjunto. Em hipótese alguma limpe o equipamento internamente.
• Não utilizar abrasivos, como palha de aço, solventes orgânicos, tíner ou compostos corrosivos.
• Proceder a configuração do equipamento conforme rotina da unidade de serviço seguindo as orientações presentes no Manual de Instruções.
• Não utilizar os transdutores em banheira ou chuveiro.
• Utilizar somente papel termossensível compatível com o modelo e marca do equipamento. Em hipótese alguma utilizar papel de outra marca, isto altera o traçado gráfico e consequentemente o resultado.
• Não há contraindicações conhecidas.
• Proceder a montagem conforme manual de instruções.
• Colocar sempre o equipamento em uma superfície plana.
• Evite queda. Evite contato com água ou respingo d’água.
• Higienize o equipamento com auxílio de compressa umedecida com álcool a 70% e realize a limpeza externa de todo o conjunto. Em hipótese alguma limpe o equipamento internamente.
• Não utilizar abrasivos, como palha de aço, solventes orgânicos, tíner ou compostos corrosivos.
• Proceder a configuração do equipamento conforme rotina da unidade de serviço seguindo as orientações presentes no Manual de Instruções.
• Não utilizar os transdutores em banheira ou chuveiro.
• Utilizar somente papel termossensível compatível com o modelo e marca do equipamento. Em hipótese alguma utilizar papel de outra marca, isto altera o traçado gráfico e consequentemente o resultado.
• Não há contraindicações conhecidas.
